به طور کلی روش های پردازش چرخ دنده ها را می توان به دو دسته تقسیم کرد:
1. پردازش شکل دهی:
پروفیل فرز چرخ دنده، آسیاب پروفیل، فرز و چرخ پروفیل به اندازه پروفیل شیارهای دندانه دندانه های چرخ دنده است.
2. پردازش روش بسط:

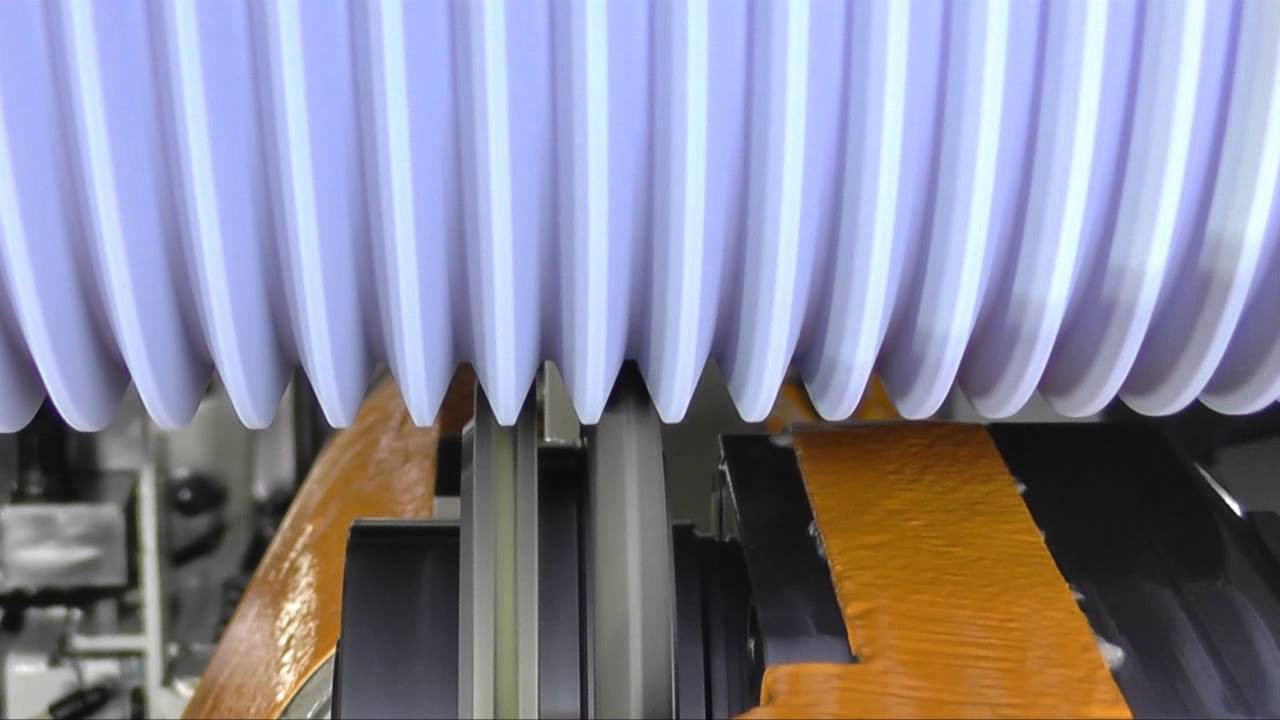

چرخ دنده، شکل دادن به چرخ دنده،چرخ دنده(شاملچرخ کرم سنگ زنیماشین های سنگ زنی چرخ دنده، مشخصات چرخ سنگ زنی از نوع قفسه ای است.) هم در آسیاب مولد و هم سنگ زنی شکل دهی از یک چرخ سنگ زنی تک تکه استفاده می شود که یک دندانه و یک دندانه است. چرخ های سنگ زنی بزرگتر از چرخ های سنگ زنی پروفیل هستند. سنگ زنی شکل دهی از اصل تشکیل در پیچ استفاده می کند. سنگ زنی شکل دهی ترمیم چرخ سنگ زنی به شکل پیچش چرخ دنده است. قطر چرخ سنگ زنی که برای سنگ زنی کرم استفاده می شود شبیه به آسیاب مولد است و ضخیم تر از آن است. سنگ زنی کرم بر اساس اصل مش بندی قفسه و چرخ دنده است. سایر جنبه های کارایی و دقت را می توانید توسط خودتان تحلیل کنید.
درایو کرم استوانه ای
سطح دندان کرمهای استوانهای معمولی (به استثنای کرمهای نوع ZK) عموماً روی تراشهایی با ابزارهای تراش لبه مستقیم میچرخند. با توجه به موقعیت های مختلف نصب ابزار تراش، منحنی های پروفیل دندان سطح دندان کرم تراشکاری شده در مقاطع مختلف نیز متفاوت است. با توجه به منحنیهای مختلف پروفیل دندان، کرمهای استوانهای معمولی را میتوان به کرمهای ارشمیدس (کرمهای ZA)، کرمهای پیچخورده (کرمهای ZI)، کرمهای پروفیل مستقیم معمولی (کرمهای ZN) و کرمهای استوانهای پوشاننده مخروطی (کرمهای ZK) تقسیم کرد. کرم) و چهار مورد دیگر. GB10085-88 استفاده از کرم ZI و کرم ZK را توصیه می کند.
کرم ارشمیدس (کرم ZA)
This kind of worm, on the plane perpendicular to the worm axis (ie the end face), the tooth profile is an Archimedes spiral, the tooth profile on the plane containing the axis (ie the axial tooth profile) is a straight line, and its tooth profile angle α0=20°. It can be turned on a lathe with a single tool (when the lead angle γ≤3°) or a double tool (when γ>3 درجه) با لبه مستقیم. هنگام نصب ابزار، سطح بالایی لبه برش باید از محور کرم عبور کند. آسیاب کردن این نوع کرم دشوار است و زمانی که زاویه سرب زیاد است پردازش آن ناخوشایند است.
کرم پروفیل مستقیم معمولی (کرم ZN)
نیم رخ دندان انتهایی این کرم به صورت دررفتگی کشیده و نمای دندان طبیعی (NN) یک خط مستقیم است. کرم ZN نیز روی تراش با یک ابزار تک یا دوتایی با لبه مستقیم روشن می شود. آسیاب کردن این کرم نیز دشوارتر است.
کرم در پیچ (کرم ZI)
نیم رخ دندان در وجه انتهایی این کرم در پیچ است، بنابراین معادل یک چرخ دنده مارپیچ استوانه ای در پیچ با تعداد دندانه کم (تعداد دندانه ها برابر با تعداد سر کرم ها) و زاویه مارپیچ بزرگ است. کرم های ZI را می توان روی تراش با دو ابزار تراش لبه مستقیم چرخاند. سطح بالایی لبه برش باید مماس بر استوانه پایه باشد و یک ابزار بالای محور کرم و دیگری زیر محور کرم باشد. زاویه پروفیل دندان ابزار باید برابر با زاویه مارپیچ استوانه ای پایه کرم باشد. این کرم را می توان روی دستگاه مخصوص آسیاب کرد.
کرم استوانه ای مخروطی (کرم ZK)
این یک کرم سطحی مارپیچ غیرخطی است. روی ماشین تراش نمی توان آن را تراشید، فقط می توان آن را روی ماشین فرز آسیاب کرد و روی آسیاب آسیاب کرد. در طول پردازش، علاوه بر حرکت مارپیچ قطعه کار، ابزار به طور همزمان حول محور خود می چرخد. در این زمان، سطح پاکت سطح چرخشی فرز برش (یا چرخ سنگ زنی) سطح دندان مارپیچ کرم است و پروفیل های دندان در بخش II و NN همگی منحنی هستند. این نوع کرم به راحتی آسیاب می شود و کرم دقت بالایی دارد و به طور گسترده مورد استفاده قرار می گیرد.
در مورد پروفیل دندان دنده کرمی که با انواع کرم های فوق جفت شده است، کاملاً با مشخصات دندان کرم متفاوت است. چرخدندههای حلزونی معمولاً با یک هوب یا فلای کاتر روی دستگاه چرخدنده ماشینکاری میشوند. به منظور اطمینان از اینکه کرم و چرخ دنده کرم می توانند به درستی مشبک شوند، مشخصات دندانی چرخ دنده کرم برش اجاق گاز باید با مشخصات دندانی کرم مطابقت داشته باشد. فاصله مرکز در حین برش عمیق نیز باید با فاصله مرکزی درایو کرم برابر باشد.
